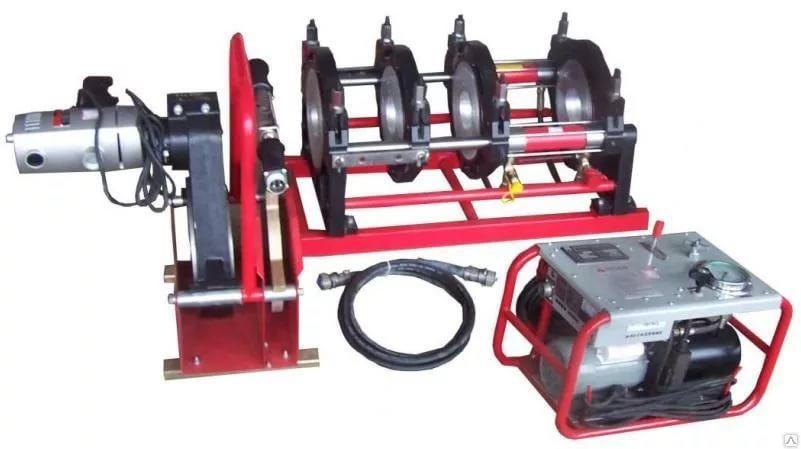

Гидравлический аппарат для стыковой сварки ПП и ПНД труб ,GRAF 90-315 MАС

Составляющие оборудования:

• Центратор четырёхзажимный предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы, пары подвижных хомутов, приводимых в движение гидравлическими цилиндрами и пары не подвижных хомутов ( 315мм).Для подключения к электрической маслостанции центратор снабжен 2-мя герметичными быстроразъемными соединениями.
• Электрическая маслостанция с блоком управления предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления, температуры, времени), трехпозиционного распределителя потока, монтажной плиты и нагнетающей установки.Оснащен: манометр, регулятор давления, трехпозиционный джойстик, рукава высокого давления с герметичными быстроразъемными соединениями-2 шт. для подключения к центратору. Диапазон давления гидросистемы от 0 до 120Бар, 220 В/1,450 кВт.
• Торцеватель предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. Состоит из несущего корпуса с такелажным кольцом, привода, двусторонних ножей установленных на дисках торцевателя.Высоконадежная посадка торцующих дисков за счет системы крепления на валах аппарата для избегания случайных перемещений во время работы, удаление стружки наружу, 220 В/1,6 кВт.
• Бокс предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Оборудован защитными экранами для предотвращения повреждения антипригарного покрытия, а также для защиты оператора от случайного контакта с горячим нагревательным элементом.
• Комплект вкладышей предназнчен для сварки труб меньше максимального рабочего диаметра сварочного аппарата.
• Зажим для втулок под фланец предназначен для сварки втулок под фланец с трубой или другими фасонными изделиями.
• Нагревательный элемент. Оснащен терморегулятором, обеспечивающим поддержание заданной температуры; антипригарным покрытием рабочих поверхностей, соединительным кабелем и сетевым штекером, выключателем «включено/выключено», температура регулируется от 180-280ºС, 220 В/2,8 кВт.

• В комплект аппарата входит:

  1.Центратор

  2.Торцующее устройство

  3.Нагревательный элемент

  4.Футляр для нагревательного элемента

  5.Комплект вкладышей 90.110.125.140.160.180.200. 225. 250. 280. 315мм

  6.Комплект ЗиП (гаечный ключ, отвертка, набор болтов для вкладышей)

• 7. Комплект документов
