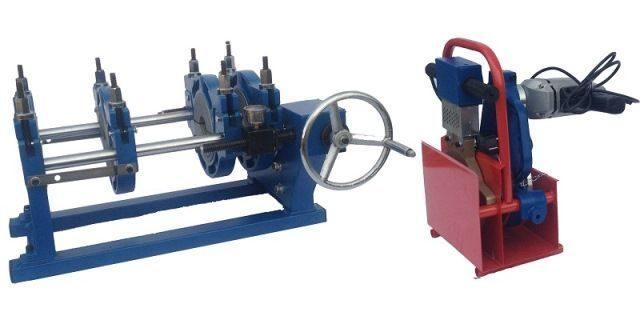

Механический редукторный сварочный аппарат c манометром для стыковой пайки ПВХ труб от 63 до 200мм

 SKAT ~200/4(аппарат для терморезисторной сварки)применяется для стыковой сварки труб диаметром от 63 до 200 мм из полиэтилена (ПЭ), полипропилена (ПП), поливинилхлорида (ПВХ)и др. термопластичных материалов. Машина оборудована механическим приводом для регулирования усилия в процессе сварки.

Технические характеристики сварочного аппарата SKAT ~200/4

https://kaspi.kz/shop/p/skat-63-200-4-r-101242018/?c=750000000



Наименование	Значение
Диаметры свариваемых труб,мм	63,75,90,110,125,140,160,180,200
Материалы свариваемых труб	PE, PP, PVDF
Эл.питание аппарата	220V±10%, 50 Гц
Допустимая температура окружающей среды	－5～+45°С
Суммарная мощность всего электрооборудования	1.9 кВт
Мощность привода торцевателя	0.9 кВт
Мощность нагревательного элемента	1 кВт
Рабочая температура нагревателя	220°С
Максимальная температура нагревательного элемента	270°С
Допустимые отклонения поверхностной температуры нагревательного элемента	± 3
Транспортировочные габариты аппарата, мм	560х770х440
Габариты центратора, мм	740х590х380
Габариты нагревателя, мм	300х50х350
Габариты торцевателя, мм	360х260х320
Общий вес, кг	55

В комплект аппарата входит:

1.Центратор

2.Торцующее устройство

3.Нагревательный элемент

4.Футляр для нагревательного элемента

5.Комплект вкладышей 63,75, 90, 110, 125, 140, 160,180,200мм

Для получения прочного, герметичного и аккуратного шва важно знать, сколько нужно нагревать концы труб, выдерживать состыкованные изделия. Подобная информация приведена ниже в таблице.

Диаметр трубопровода в сантиметрах	Время на нагревание концов заготовок в секундах	Время, которое отводится на соединение в секундах	Время на охлаждение состыкованных труб и получение надежного шва в минутах
11,0	50	12	8
9,0	40	11	8
7,5	30	10	8
6,3	24	8	6
5,0	18	6	4
4,0	12	6	4
3,2	8	6	4
2,5	7	4	2
2,0	7	4	2
1,6	5	4	2
