Гидравлический аппарат для стыковой сварки ПП труб,SKAT 160-315мм

Сварочный аппарат с гидро приводом служит для стыковой сварки пластиковых труб, ПЭ и ПП (с разным показателем SDR), от 90 до 315 мм. Сварочный аппарат подходит для сварки встык трубопроводов как для водоснабжения, так и для газоснабжения с давлением до 16 атмосфер. С помощью машины для стыковой сварки можно так же сваривать различные фасонные изделия, такие как Т — образные фитинги, отводы и др. Аппаратом удобно работать как в полевых условиях, так и в цеху.

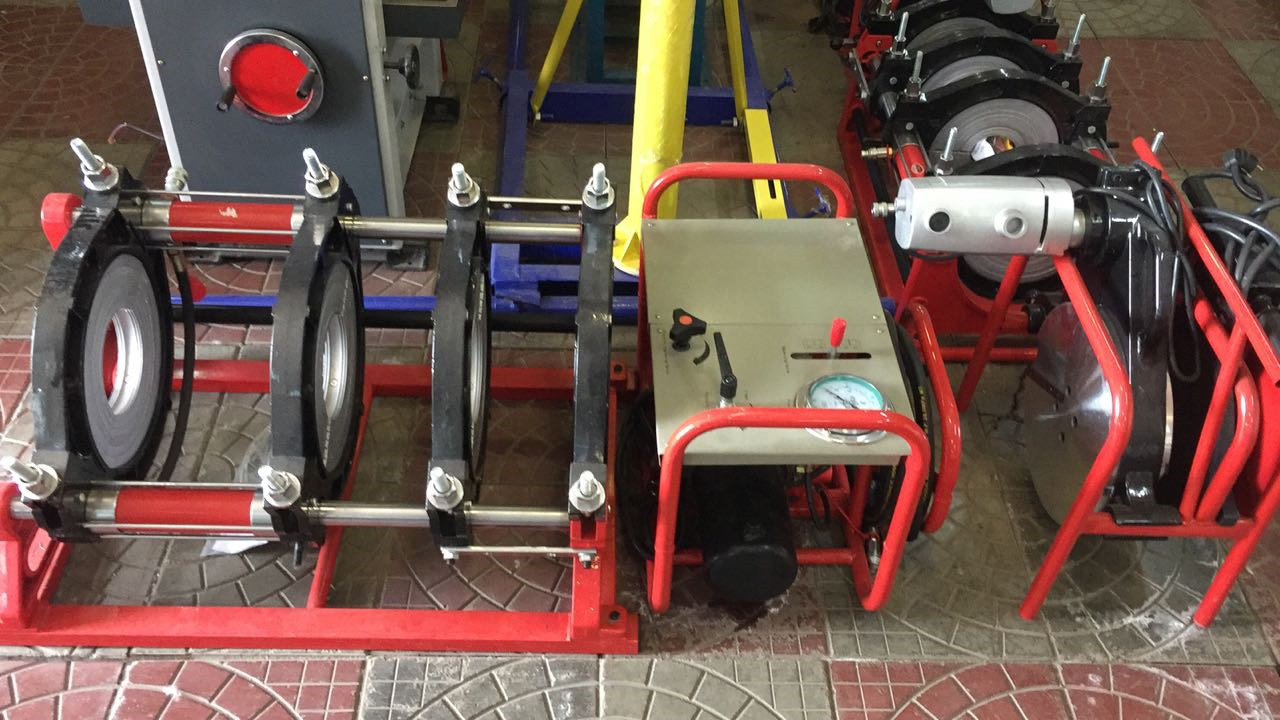

Составляющие оборудования:

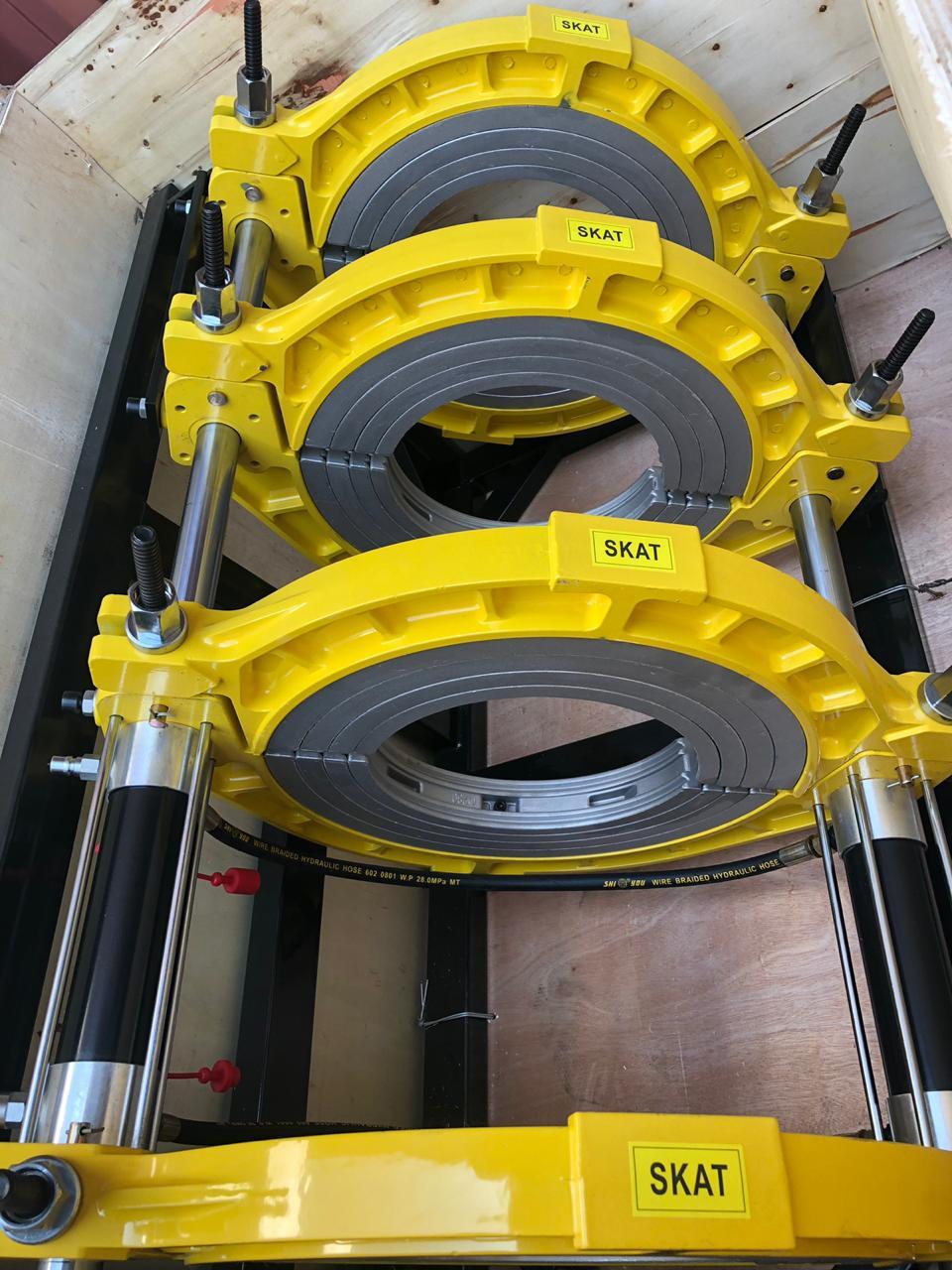

• Центратор предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы, пары подвижных хомутов, приводимых в движение гидравлическими цилиндрами и пары не подвижных хомутов.
• Электрическая маслостанция с блоком управления предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления, температуры, времени), трехпозиционного распределителя потока, монтажной плиты и нагнетающей установки.
• Торцеватель предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. Состоит из несущего корпуса с такелажным кольцом, привода, двусторонних ножей установленных на дисках торцевателя.
• Нагревательный элемент предназначен для оплавления и прогрева свариваемых торцов труб. Состоит из двух нагреваемых поверхностей с антипригарным покрытием, цифрового блока задания и поддержания температуры и таймера.
• Бокс предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Оборудован защитными экранами для предотвращения повреждения антипригарного покрытия, а также для защиты оператора от случайного контакта с горячим нагревательным элементом.
• Комплект вкладышей предназнчен для сварки труб меньше максимального рабочего диаметра сварочного аппарата.
• Зажим для втулок под фланец предназначен для сварки втулок под фланец с трубой или другими фасонными изделиями.

• В комплект аппарата входит:

  1.Центратор

  2.Торцующее устройство

  3.Нагревательный элемент

  4.Футляр для нагревательного элемента

  5.Комплект вкладышей 90,110,125,140,160,180,200,225,250,280,315мм

  6.Комплект ЗиП (гаечный ключ, отвертка, набор болтов для вкладышей)
