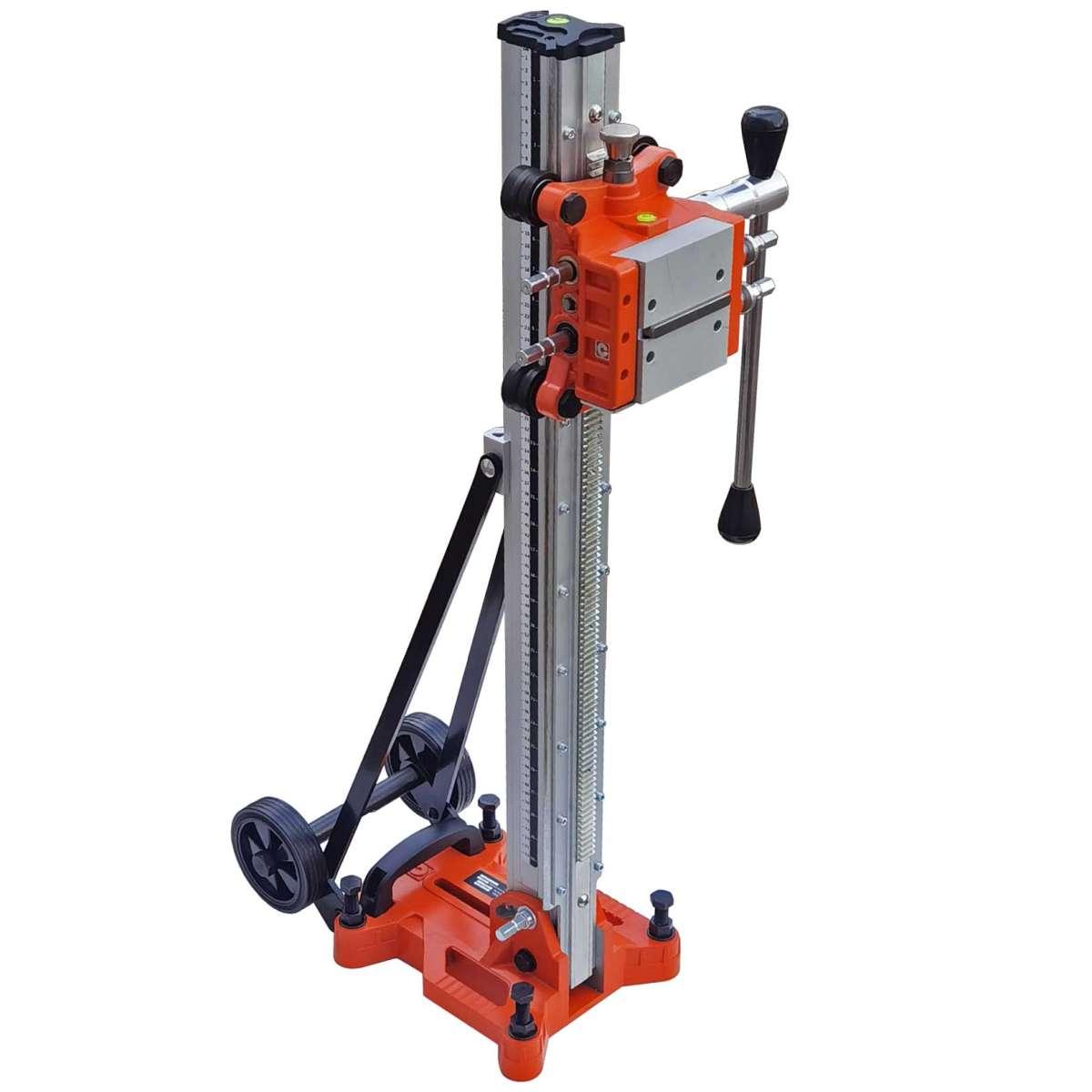

Cayken KCY-401F-N, 1,5метра Станина для алмазного сверления

  • В наличии
  • Код: 401

445 000 Тг.

+77473239302
  • +7 (747) 323-93-02
    Сергей, watsapp
  • +7 (707) 865-41-01
    Сергей
возврат товара в течение 14 дней по договоренности
Cayken KCY-401F-N, 1,5метра Станина для алмазного сверления
Cayken KCY-401F-N, 1,5метра Станина для алмазного сверленияВ наличии
445 000 Тг.
+77473239302
  • +7 (747) 323-93-02
    Сергей, watsapp
  • +7 (707) 865-41-01
    Сергей
Купить

Описание

Применение Алмазное сверление отверстий
Макс. диаметр сверления бетона, мм 350
Сверление под углом, ° 0-45
Высота станины, мм 1500
Ход каретки, мм 1180
Материал колонны Алюминий
Сечение колонны, мм 65x80
Материал платформы Алюминий
Колеса для перевозки Да
Паз для анкерного крепления, мм 105x14
Размер упаковки, мм 1600x300x450
Рабочая масса, кг 30
Модель KCY-401F-N-S

Для регулировки наклона данной станины для алмазного бурения следует отпустить фиксатор положения упоров, переместить фиксатор вдоль колонны в требуемое положение и затянуть.
Упоры обеспечивают дополнительную жесткость конструкции.

Винт для затяжки фиксатора снабжен подпружиненным перекидным рычагом. В случае конфликта с другими узлами рычаг можно оттянуть и переставить в удобное положение.

Перед изменением наклона необходимо ослабить винты шарнира колонны на платформе.

Платформа станины для алмазного бурения KCY-400F-S выполнена из алюминиевого сплава.
Нижний винт крепления колонны является осью вращения, верхний – дополнительный фиксатор выбранного угла наклона. После регулировки угла следует затянуть оба винта.

В углах расположены 4 болта с контргайками и шайбами для регулировки устойчивого горизонтального положения платформы на поверхности крепления.
Размеры паза для анкерного крепления 105x14 мм.

Колонна станины для алмазного бурения KCY-400F-S изготовлена из жесткого алюминиевого сплава, имеет сложное сечение с размерами 50x72 мм.

На передней стороне колонны болтами закреплена широкая зубчатая рейка.

Скошенные грани пазов на боковых сторонах являются направляющими для роликов каретки.
На обеих сторонах колонны нанесена шкала в сантиметрах и дюймах.

Паз на задней стороне колонны служит для механизма регулировки угла наклона.

У данной станины для алмазного бурения каретка снабжена 4-мя крупными стальными роликами для плавного движения вдоль колонны. Мощные оси роликов являются эксцентриками для выборки люфта.

Съемная рукоятка для перемещения каретки является трубчатым ключом 13 мм и служит также для:
• Фиксации пластины быстросъемного крепления двигателя;
• Ослабления/затяжки винтов шарнира колонны;
• Регулировки болтов положения платформы.

Крепление двигателя к каретке станины для алмазного бурения – быстросъемное. Крепежная пластина крепится к монтажной площадке двигателя 4-мя винтами М8 под внутренний шестигранник (прилагаются в комплекте). Длинная стальная шпонка соответствует пазу на двигателе и точно задает его положение.
Расстояния между крепежными отверстиями 79x41 мм. Это своеобразный стандарт. Поэтому станина подходит для большинства двигателей алмазного бурения в мире.
